一、設備概述:
單效外循環蒸發器(單效濃縮器)是自然循環蒸發濃縮設備的一效形式,設備在生物制藥、保健食品、調味品、乳品飲料、日用化工、香精香料、環保工程等眾多領域具有廣泛應用??蓪?duì)中藥提取液、發酵液、酶解液、蛋白飲料、化工溶液等多種料液在真空狀態下快速蒸發濃縮,有效提高料液濃度,或用于酒精等有機溶劑回收。
二、設備結構組成:
單效外循環蒸發器(單效濃縮器)主要由加熱器、分離器、冷凝器、冷凝水罐、冷凝水泵、真空泵、物料泵、電控系統、管路系統幾部分組成。主要部件均采用304、316L、2205等優質不銹鋼材料制成。
三、設備工作原理:

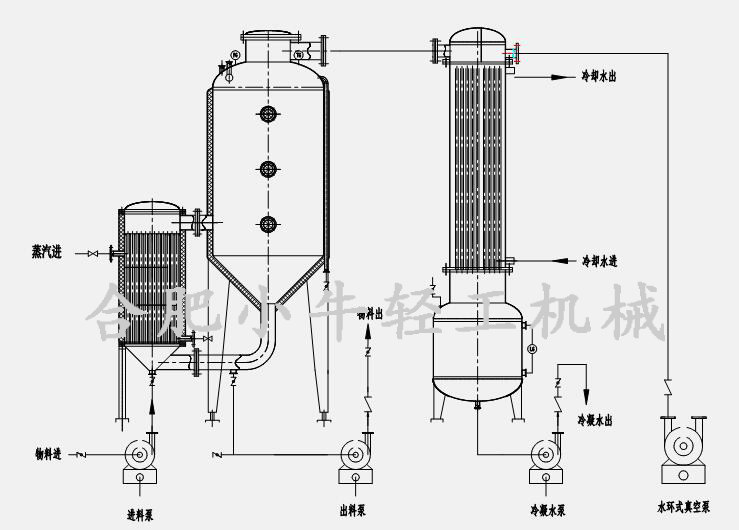

單效外循環蒸發器(單效濃縮器)在工作時,濃度較低的稀料液由進料泵或利用真空自吸的方法進入加熱器的管程,鍋爐高溫蒸汽進入加熱器的殼程,蒸汽對管程內的料液間接性加熱,料液受熱后沸騰,液面上升,從噴射管?chē)娙敕蛛x器,進行閃蒸,在分離器內,比重較重的料液下降至底部,經循環管回到加熱器再次受熱,受熱后再次沸騰噴入分離器,以此形成循環,而比重較輕的二次蒸汽上升至頂部,經二次蒸汽管路進入列管式冷凝器殼程,被冷凝器管程內的冷卻水冷凝成液相后進入冷凝水收集罐,最后由泵排出,以便回收利用或另行處理,一部分不凝氣體由真空泵抽走排出,當料液濃縮到一定的程度,經取樣確定合格后即可出料,至此完成蒸發濃縮的過程。
四、單效外循環蒸發器(單效濃縮器)型號規格:
型 號 | XN-WXH01/200 | XN-WXH01/500 | XN-WXH01/1000 | XN-WXH01/2000 | ||||
水份蒸發量 | 0.2t/h | 0.5t/h | 1t/h | 2t/h | ||||
蒸發溫度 | 55-70℃ | |||||||
真空度 | -0.05—0.08 | |||||||
蒸汽壓力 | <0.25mpa | |||||||
蒸氣耗量 | 220kg/h | 550kg/h | 1100kg/h | 2200kg/h | ||||
濃縮比 | 1.2-1.3 |
注:本表格內數據僅供參考,具體請以我司根據用戶工藝要求詳細設計參數為準。
